La solution d’ajustement automatique de Meler pour le placage de chants

Précision millimétrique pour l’agilité et la qualité

Raptor Edge est un applicateur automatique avec réglage motorisé de la largeur de pelliculage.
En utilisant l’écran tactile du contrôleur externe Motion, l’opérateur règle la largeur de pelliculage avec une tolérance de programmation de 0,1 mm.

Facilité d’utilisation totale pour une production dynamique

7″ touch screen.

Contrôle et affichage en temps réel de la largeur de pelliculage en mm.

Réglage automatique d’un maximum de deux applicateurs.

En option : contrôle intégré de l’ouverture et de la fermeture de l’applicateur (contrôle du temps et de la distance).

WHERE TECH MEETS MAGIC DES AVANTAGES QUI CHANGENT TOUT

Automatisation des processes

Réduction des arrest de ligne

Intégration simple

Maintenance aisée

Flux d'adhésif précis

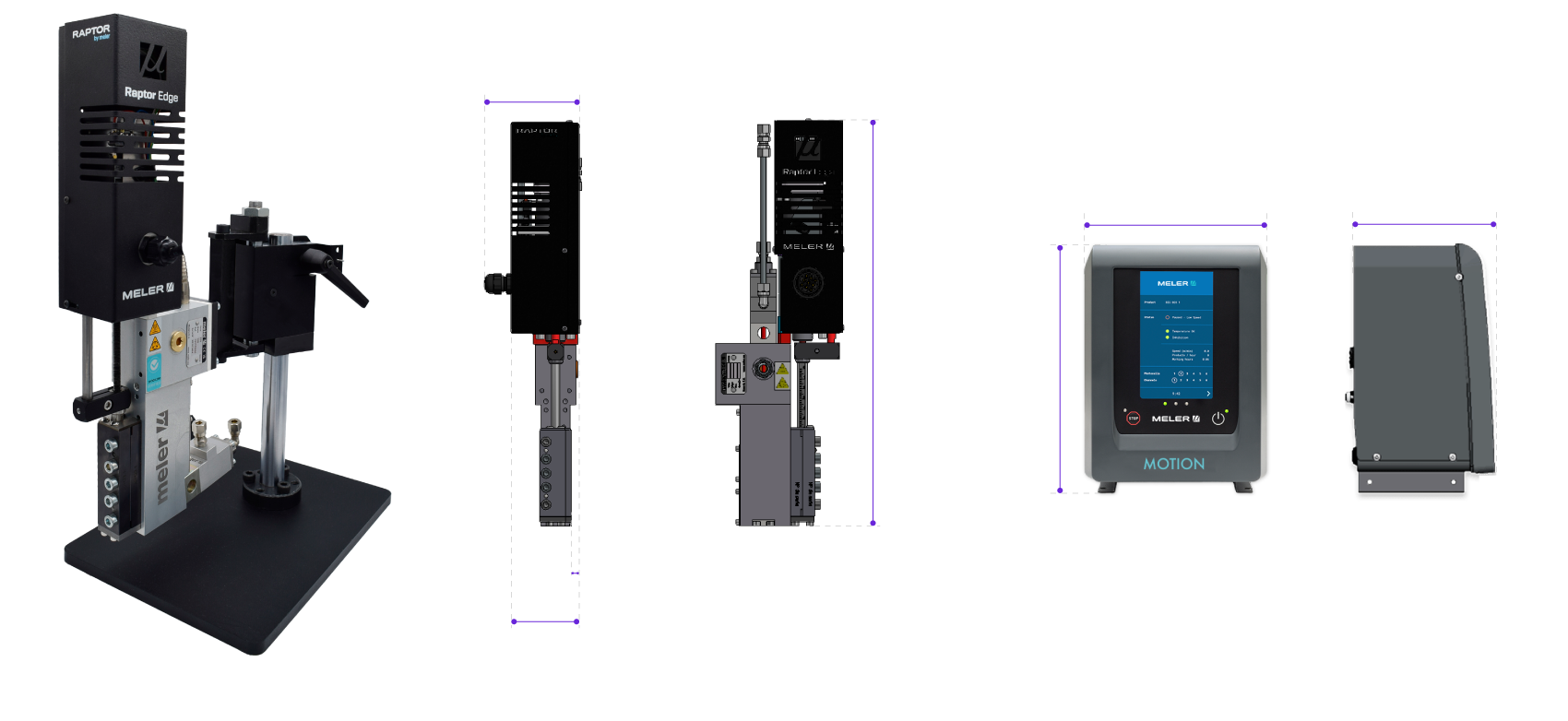

DIMENSIONS

Des specifications qui changent tout

Empowering applicators

RAPTOR EDGE: Caractéristiques techniques

Poids approximatif
4,3 Kg
Puissance de chauffage
350W
Température maximale de fonctionnement
200ºC
Pression hydraulique maximale
80 bar
Pression d’air maximale
6 bar
Tension d’alimentation
Moteur 230V / depuis l’unité de fusion 230 VAC, 50/60 Hz
Largeur de lamination
0-60mm / 0-100mm / 0-150mm
Câble électrique
2 sensor / Connexion de moteur
Type de capteur
M01:Pt100; N01:Ni120; R01:NTC; D01:Pt100 ITW

MOTION Contrôleur: Caractéristiques techniques

Poids approximatif
6,2 kg
Tension d’alimentation
100 -264 V / 47-63 Hz
Tension de sortie du canal
24VDC
Écran
7″ tactile
Sortie 0-10V (sans isolation)
VDC (supply)
de 0 à 10 VDC (signal)
Sortie 0-10V (isolée)
de 0 à 10 VDC (signal)
Photocellule/encoder
24 VDC (alimentation);
24 VDC PNP sortie (alimentation)
Nombre de canaux
1 ou 2
Nombre d’applicateurs par canal
1
Nombre d’inhibiteurs de canaux
1
Contrôle de l’ouverture et de la fermeture de l’applicateur (temps/distance)
Protocoles de communication
